Plast injeksjon molding
Hvorfor mugg trenger kjøling? Som vi vet at kjøleforholdene påvirker syklusen, delmålene, overflatefinishen og strømpen, er Mold kjølingstid den største bidragsyter til den totale syklusen, det kan være som to tredjedeler eller 70-80% av den totale syklusen.
Derfor kan en effektiv kjølekrets redusere kjøletiden, ved siden av den ensartede kjølingen, forbedre delkvaliteten ved å redusere restspenningen, stabiliteten i varmeoverføringen og nøyaktigheten av del etter avkjøling.
Hvorfor Slider trenger kjøling?
Enkelte produkter har lang dimensjon som trenger glidebryter, for å forhindre warpage, restspenning og stabilitet av krympeadferd, derfor trenger glideren kjøling.
Mold Cooling Construction
Bilde under vist kjølingskonstruksjon ved glidebryter fra øverste side.
Annotasjonsnummer på bildet øverst angir en del av skyveknappen, de er
1. Plug
2. Slider Sett inn
3. Kjølepipe
4. Guide Rel av gliderkjerne
5. Låsebryteren
6. Lang brystvorte
Rør med blå farge indikerer vannstrøm når kjøleprosessen fungerer. Nummer 1 del (Plug) hindrer vannstrømmen til siden av skyveinnsatsene.
Når design nippel, sørg for at nippelen er lang nok til å nå ytre side av muggbunn.

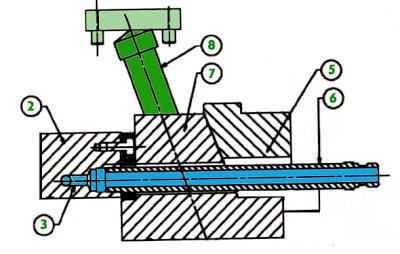

For å få forstå mer se på bildet nedenfor, på dette bildet vises det fortsatt kjøling på glidebryteren fra venstre side.
Ytterligere antall glidebryter deler er
7. gliderkjerne (denne delen er en av glidebryterens hoveddel, hvor glidebryteren er festet)
8. Vinkelregulator (hovedfunksjonen til vinkelen er å endre den bevegelige 90 graden, så skyvekontrollen kan bevege seg)
